کالبد شکافی آیفون 7 (بررسی قطعات داخلی Apple iPhone 7)

نوشته شده در تاریخ1397-03-10 1200
دوست داشتن0

ابزارهای مورد نیاز: سشوار یا iOpener – پیک قاب بازکن – پیچ گوشتی چهارسوی Philips #000 – پیچ گوشتی ستاره ای P2- پیچ گوشتی سه سو- قاب بازکن اسپادگر – کاپ مکنده - پنس
در این راهنما قصد داریم گوشی آیفون 7 را باز کنیم و تمامی قطعات آن را بررسی کنیم.

مشخصات کلی گوشی آیفون 7 اپل Apple iPhone 7 به صورت زیر است

• نمایشگر 4.7 اینچ IPS Retina HD با رزولوشن 1334 × 750 پیکسل (حدود 326 پیکسل به ازای هر اینچ)
• دارای پردازنده ی A10 Fusion اپل به همراه پردازنده ی ثانویه ی M10 motion coprocessor
• حافظه ی داخلی 32- 128- 256GB
• دوربین اصلی12 MP با دهانه ی دیافراگم f/1.8، لرزش گیر اپتیکال و تا 5 برابر زوم دیجیتال
• دوربین جلو 7 MP FaceTime HD با دهانه ی دیافراگم f/2.2 و دارای قابلیت ضبط ویدئوهای 1080p HD
• سیستم عامل iOS 10
• سنسور غیر مکانیکی Touch ID واقع در دکمه ی Home توسط موتور تپتیک جدید
• 802.11a/b/g/n/ac Wi-Fi + MIMO Bluetooth 4.2 + NFC

کالبد شکافی آیفون 7 Apple iphone 7

مرحله 1 کالبد شکافی آیفون 7

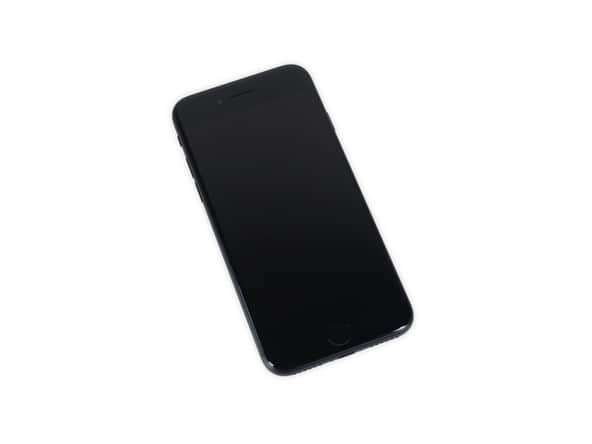

با نگاه اجمالی به این گوشی شاهد چند تفاوت ظاهری در بدنه ی آن هستیم که شامل موارد زیر می شوند:

• وجود لامپ پشت LED روی نمایشگر IPS گوشی با محدوده ی رنگ P3 و 25 درصد روشنایی بیشتر نسبت به صفحه نمایش آیفون 6s
• دوربین 12 MP با دهانه ی دیافراگم f/1.8 و دارای لرزش گیر اپتیکال. اپل ادعا می کند سنسور این دوربین 60 درصد سریع تر و 30 درصد کارآمدتر از دوربین های قبل است.
• فلش True tone دارای چهار لامپ LED که 50 درصد روشن تر از فلش دوربین آیفون 6s است.
هم چنین شماره مدل این گوشی جدید و A1779 است که در پشت گوشی نوشته شده است. (شکل دوم)

کالبد شکافی آیفون 7 اپل Apple iphone 7

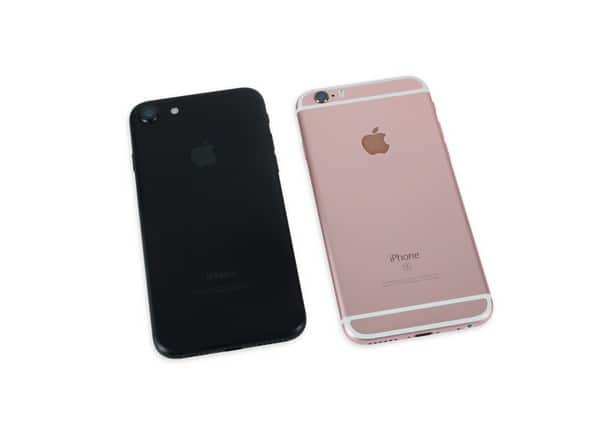

مرحله 2 کالبد شکافی

• این گوشی دارای ابعادی مشابه آیفون 6s و 138.3 × 67.1 × 7.1 میلی متر است ولی وزن آن کمتر است. در واقع گوشی آیفون 7 وزنی معادل 138 گرم دارد در حالی که گوشی آیفون 6s حدود 143 گرم وزن دارد.
• هم چنین گوشی فوق خطوط آنتن بهتری دارد که در مقایسه با آیفون 6s جالب تر به نظر می رسد.

کالبد شکافی گوشی موبایل آیفون 7 اپل

مرحله 3: پیچ های قاب

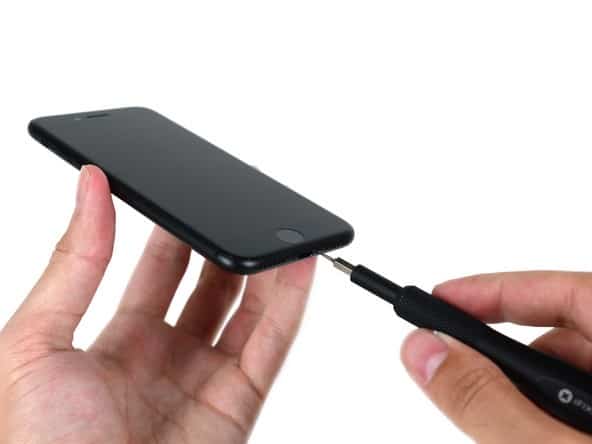

• پیچ های بغل پورت شارژ گوشی کماکان بصورت ستاره ای شکل هستند. به نظر می رسد اپل کماکان به استفاده از پیچ های ستاره ای پا فشاری می کند و از پیچ های چهارسو استفاده نمی کند. دو پیچ ستاره ای 3.4 میلی متر بغل پورت شارژ را با پیچ گوشتی مناسب باز کنید.

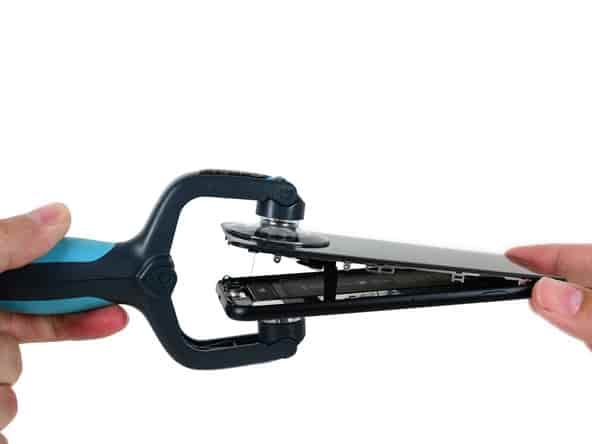

• پس از باز کردن پیچ های بغل پورت شارژ نوبت باز کردن تاچ و ال سی دی است. شما می توانید چگونگی باز کردن تاچ و ال سی دی گوشی آیفون 7 را در سایت ما بخوانید. بطور خلاصه باید کاپ مکنده یا ابزار iSclack را مانند شکل روی تاچ و ال سی دی و دقیقا بالای دکمه ی Home بگذارید و آن را باز کنید.

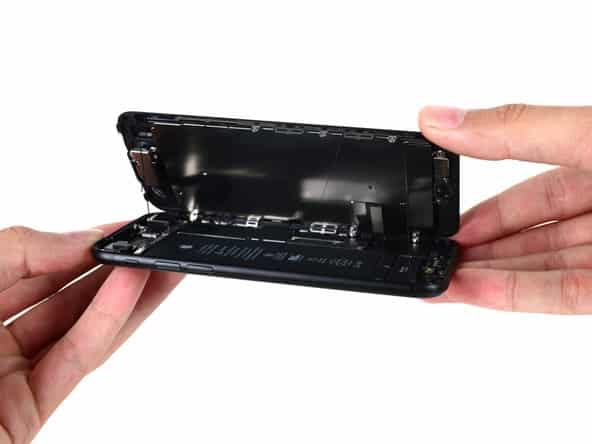

• تاچ و ال سی دی را مانند کتاب از سمت چپ گوشی بلند کنید. در واقع این گوشی بجای باز شدن از لبه ی بالا (همانند سایر گوشی های آیفون) از سمت چپ باز می شود.

باز کردن پیچ ها - کالبد شکافی آیفون 7

در اوردن ال سی دی از قاب - کالبد شکافی آیفون 7

باز کردن ال سی دی - کالبد شکافی آیفون 7

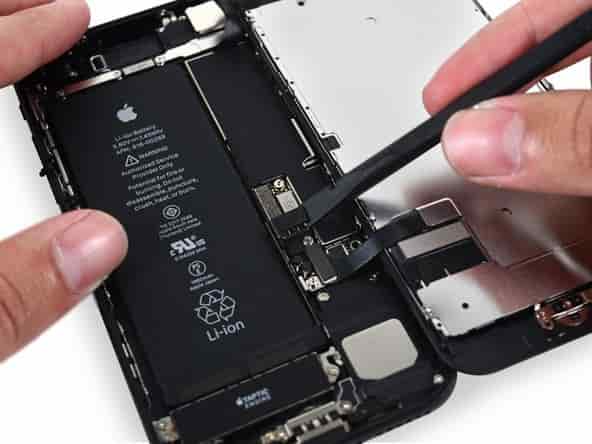

مرحله 4: کالبد شکافی تاچ و ال سی دی آیفون 7

• پس از سر و کله زدن با مقداری چسب در زیر تاچ و ال سی دی، با مشکل جدیدی مواجه می شویم که آن وجود پیچ های ریز سه سو بر روی روپوش کابل تاچ و ال سی دی است. البته این مشکل در گوشی آیفون 7Plus نیز وجود دارد و معلوم نیست چرا آیفون از این طراحی استفاده کرده است.

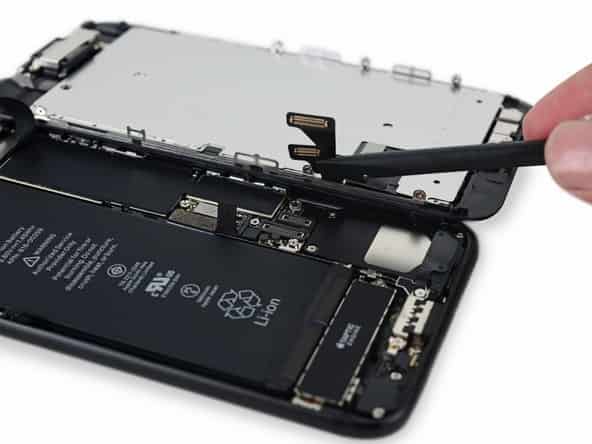

• کانکتورهای مربوط به تاچ و ال سی دی (مانند کانکتور صفحه نمایش، باتری، سنسور و...) را با قاب باز کن از روی برد اصلی قطع کنید و نهایتا تاچ و ال سی دی را بردارید.

فلت های تاچ ال سی دی | کابلد شکافی آیفون 7

کالبد شکافی تاچ و ال سی دی آیفون 7

کالبد شکافی آیفون 7 - کانکتور های ال سی دی

مرحله 5: کالبد شکافی دوربین آیفون 7

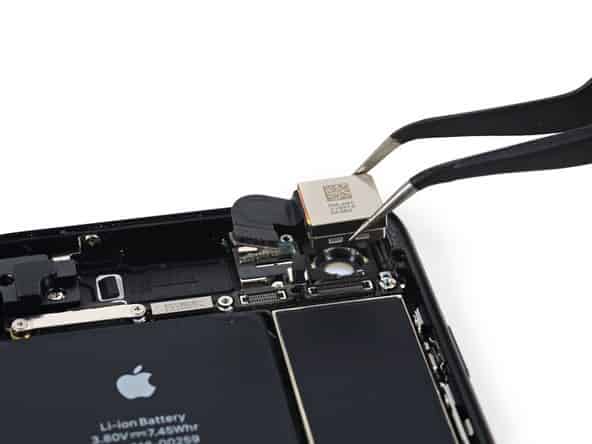

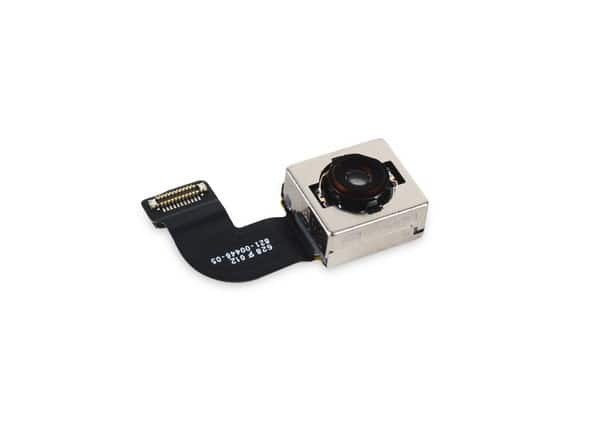

• دوربین اصلی گوشی را با پنس از روی گوشی برمی داریم. این دوربین دهانه ی دیافراگم بزرگتر و f/1.8 ، لنز جدید دارای 6 المان، سنسور 12 مگاپیکسل، 4 لامپ LED و یک سنسور جنبشی (که قادر است سو سو زدن نور را حس کند و آن را در عکس ها و ویدئوهای تنظیم کند) دارد.

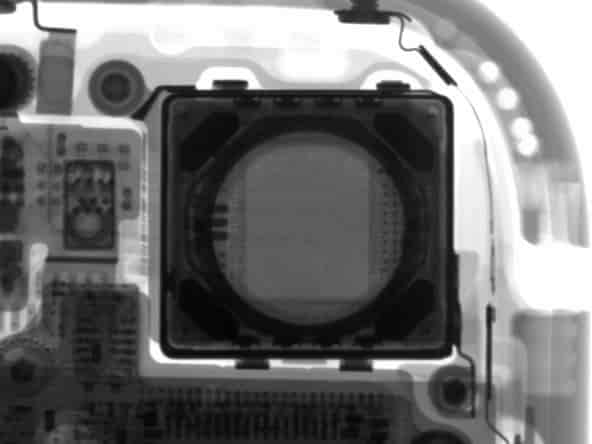

• در شکل سوم دوربین گوشی را زیر اشعه X مشاهده می کنید که تقریبا مانند دوربین گوشی های قبل آیفون است.

کالبد شکافی دوربین آیفون 7

کالبد شکافی دوربین آیفون 7 اپل

دوربین ایفون 7

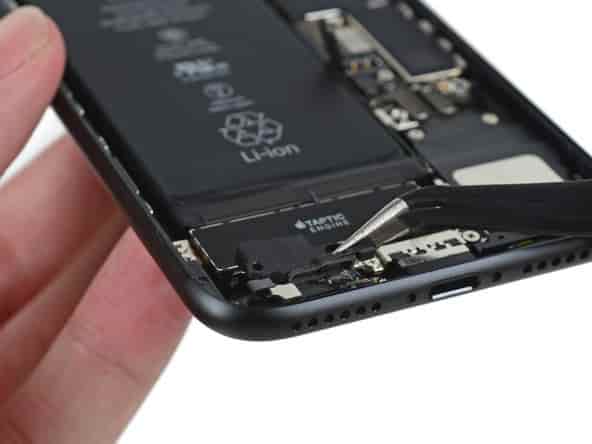

مرحله 6: کالبد شکافی موتور تپتیک آیفون 7

• پس از برداشتن دوربین سراغ قطعه ی پلاستیکی زیر باتری می رویم و آن را با پنس برمی داریم. به نظر می رسد این قطعه دریچه ی فشار باشد که برای تعادل برقرار کردن بین فشار اتمسفر و فشار داخل گوشی به منظور محاسبه ی دقیق ارتفاع استفاده می شود.

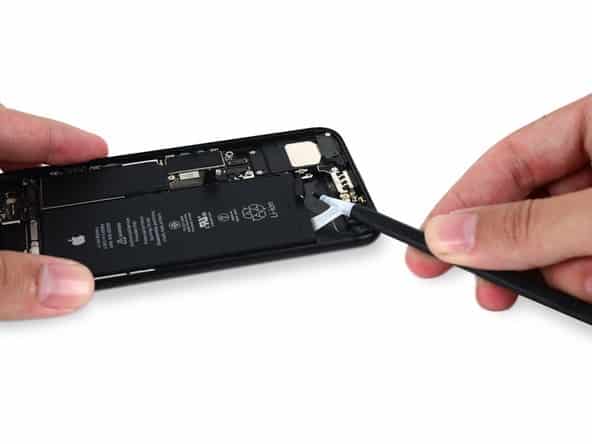

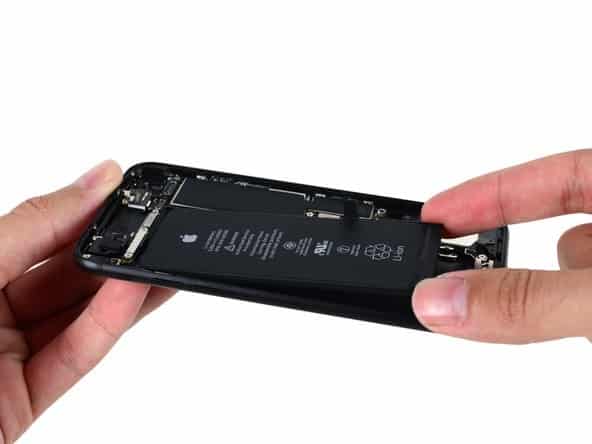

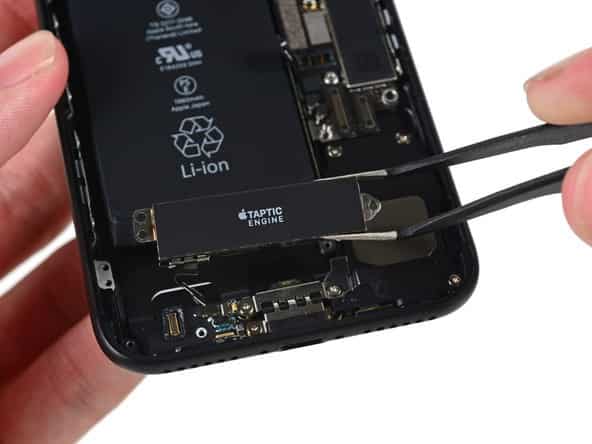

• در مرحله ی بعد موتور تپتیک را از زیر باتری برمی داریم. نهایتا باتری را بیرون می آوریم. نحوه ی بیرون آوردن باتری گوشی آیفون 7 در سایت توضیح داده شده است که می توانید به آن مراجعه کنید. خوش بختانه سه نوار چسب در زیر باتری قرار دارند که با بیرون کشیدن آنها، باتری آزاد می شود.

کالبد شکافی آیفون 7 apple

کالبد شکافی ویبراتور آیفون 7

مرحله 7: کالبد شکافی باتری آیفون 7

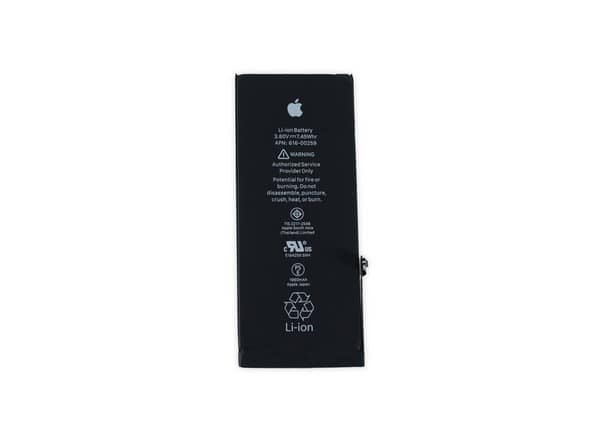

باتری آیفون 7 از نوع Li-ion و دارای مشخصات 3.8V و ظرفیت 1960mAh یا 7.45Wh است که نسبت به باتری 6.55Wh گوشی آیفون 6s قوی تر می باشد. اپل ادعا می کند این باتری قادر است 14 ساعت مکالمه ی 3G و 14 ساعت وبگردی از طریق وای فای را پشتیبانی کند و به مدت 10 روز در حالت Standby دوام خواهد آورد.

کالبد شکافی باتری آیفون 7

کالبد شافی آیفون 7 - باتری ایفون 7کالبد شکافی باتری ایفون 7 اپل

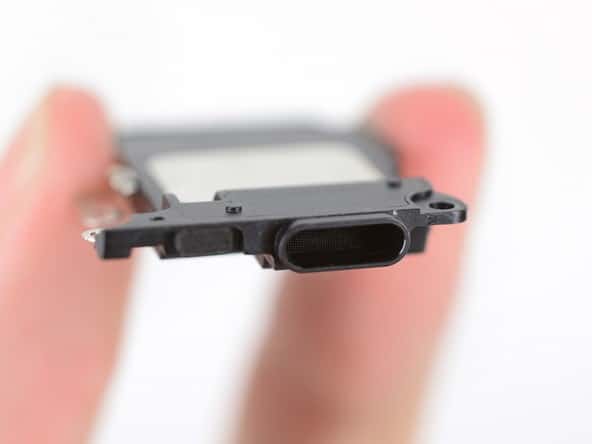

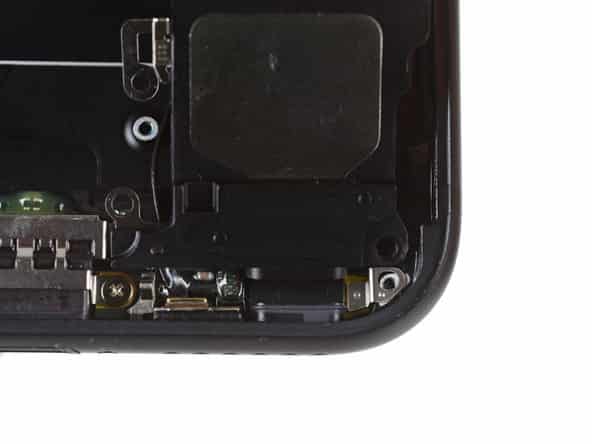

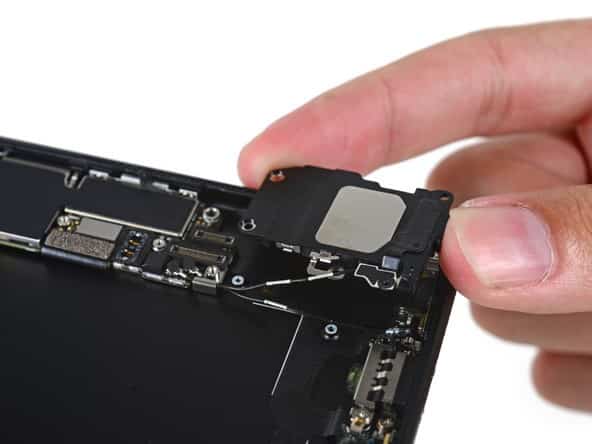

مرحله 8: کالبد شکافی اسپیکر ایفون 7

• در این مرحله اسپیکر گوشی را برمی داریم که آنتن وای فای نیز به آن چسبیده و به برد اصلی وصل هستند. در خروجی اسپیکر یک واشر لاستیکی قرار داده شده است که از ورود آب جلوگیری می کند. این طراحی در گوشی آیفون 7Plus نیز وجود دارد.

کالبد شکافی اسپیکر آیفون 7

کالبد شکافی اسپیکر صدا آیفون 7

اسپیکر آیفون 7 | کالبد شکافی آیفون 7

مرحله 9: خشاب سیمکارت

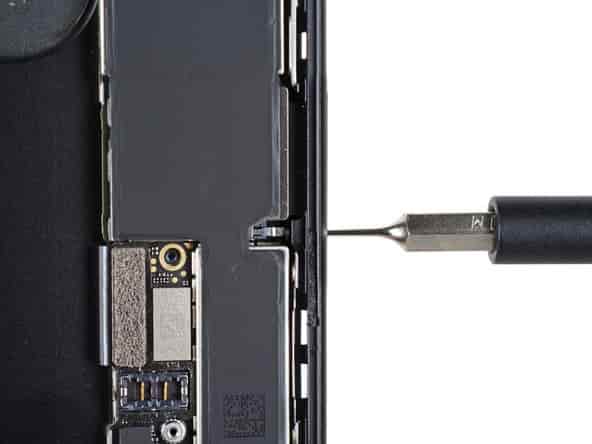

در این مرحله خشاب سیم کارت آیفون 7 را با ابزار مناسب بیرون می آوریم. اپل یک واشر لاستیکی دور خشاب گذاشته است تا از ورود آب به گوشی جلوگیری کند.

خشاب سیم کارت ایفون 7 اپل

کالبد شکافی خشاب سیمکارت ایفون 7

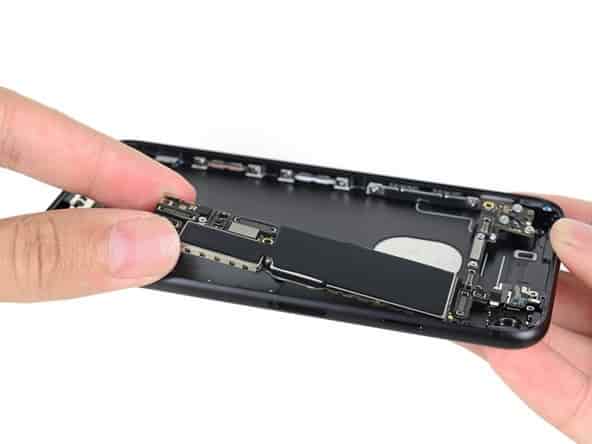

مرحله 10: کالبد شکافی برد آیفون 7

برد اصلی گوشی را برمی داریم تا قطعات روی آن را بیشتر بررسی کنیم. برای این کار کافیست کابل ها و اتصالات مربوط به برد را آزاد کنید. این برد را در کنار برد گوشی آیفون 7Plus قرار دادیم که بطور شگفت انگیزی مشابه هم هستند. اگر دقیق تر نگاه کنید متوجه تفاوت اندکی در اندازه و محل کانکتورها و پیچ های روی آنها خواهید شد.

کالبد شکافی برد آیفون 7

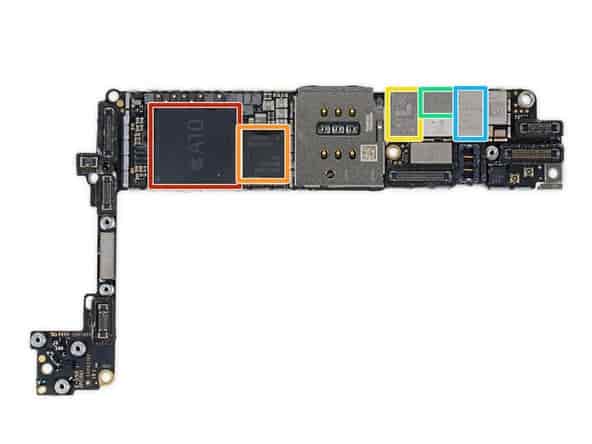

مرحله 11: کالبد شکافی اجزای برد آیفون 7

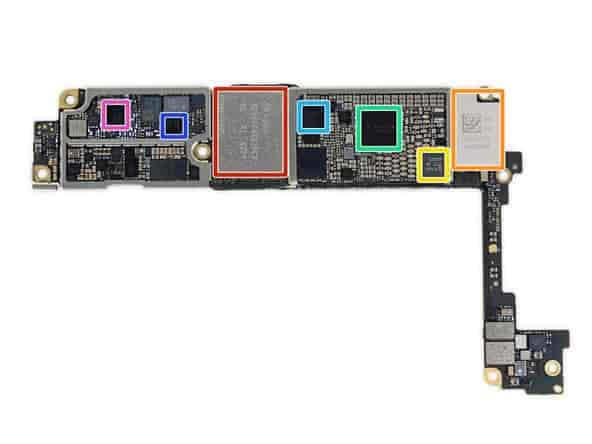

در روی برد IC های زیادی وجود دارند که شامل موارد زیر می شوند

  • قطعه ی مشخص شده با مربع قرمز رنگ Apple A10 Fusion APL1W24 SoC + Samsung 2 GB LPDDR4 RAM است که پردازنده و RAM گوشی هستند. این قطعه با کد K3RG1G10CM-YGCH مشخص شده است. همان طور که مشخص شد RAM این گوشی 2 GB است.
  • قطعه ی مشخص شده با مربع نارنجی رنگ مودم Qualcomm MDM9645M LTE Cat. 12 است.
  • قطعه ی مشخص شده با مربع زرد رنگ ماژول Skyworks 78100-20 است.
  • قطعه ی مشخص شده با مربع سبز رنگ ماژول Avago AFEM-8065 Power Amplifier است.
  • قطعه ی مشخص شده با مربع آبی رنگ ماژول Avago AFEM-8055 Power Amplifier است.

کالید شکافی آیفون 7 | برد آیفون 7

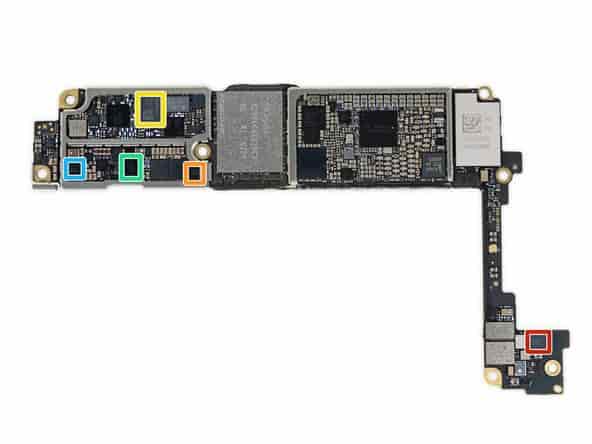

مرحله 12: کالبد شکافی اجزای پشت برد آیفون 7

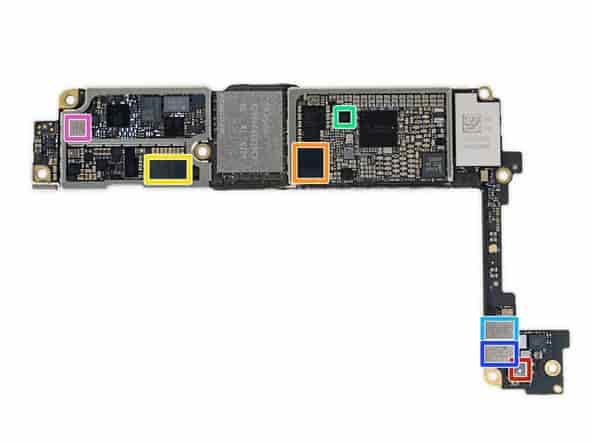

پشت برد نیز آی سی های زیر وجود دارند

  • • فلش SK Hynix H23QEG8VG2ACS 32 GB
  • • ماژول وای فای / بلوتوث Murata 339S00199
  • • کنترلر NXP 67V04 NFC
  • • آی سی Dialog 338S00225 Power Management
  • • آی سی Qualcomm PMD9645 Power Management
  • • فرستنده ی Qualcomm WTR4905 Multimode LTE
  • • فرستنده ی Qualcomm WTR3925 RF

کالبد شکافی برد ایفون 7 اپل

مرحله 13

IC های بیشتری در پشت برد اصلی وجود دارند که شامل موارد زیر می شوند

  • • Bosch Sensortec BMP280 Barometric Pressure Sensor
  • • Apple/Cirrus Logic 338S00105 Audio Codec
  • • (Cirrus Logic 338S00220 Audio Amplifier(x2
  • • Lattice Semiconductor ICE5LP4K
  • • Skyworks 13702-20 Diversity Receive Module
  • • Skyworks 13703-21 Diversity Receive Module
  • • Skyworks 77363-1

کالبد شکافی آیفون 7

مرحله 14

چند آی سی دیگر باقی می ماند که موارد زیر هستند

  • • Avago LFI626 200157
  • • NXP 610A38
  • • TDK EPCOS D5315
  • • Texas Instruments 62W8C7P
  • • Texas Instruments 65730A0P Power Management IC

کالبد شکافی برد ایفون 7

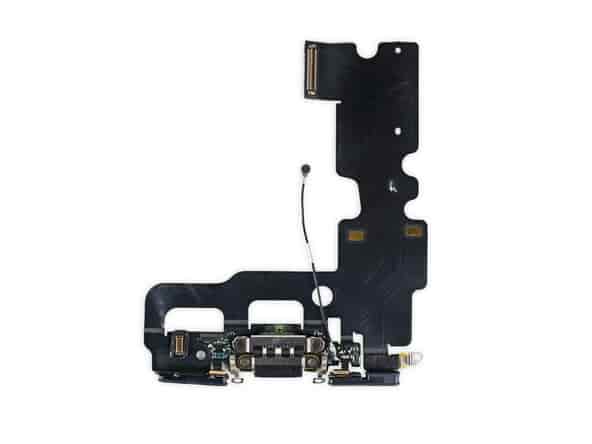

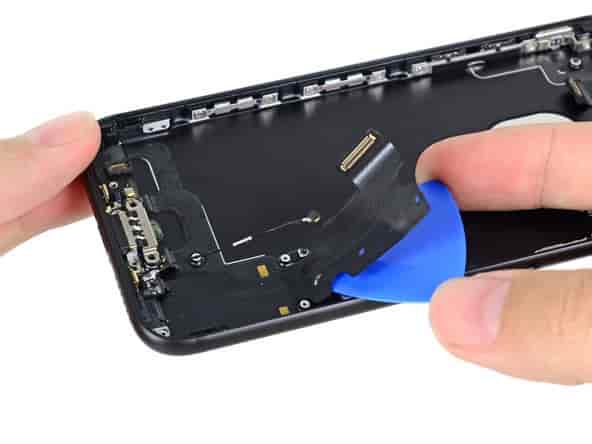

مرحله 15: سوکت شارژ

پس از برداشتن برد نوبت به فلت شارژ می رسد. پیک قاب بازکن را مانند شکل به زیر فلت شارژ می کشیم تا چسب زیر آن باز شود. این فلت شامل یک آنتن، دو میکروفون، دو اسپیکر و پورت شارژ می باشد.

سوکت شارژ آیفون 7

کالبد شکافی سوکت شارژ آیفون 7

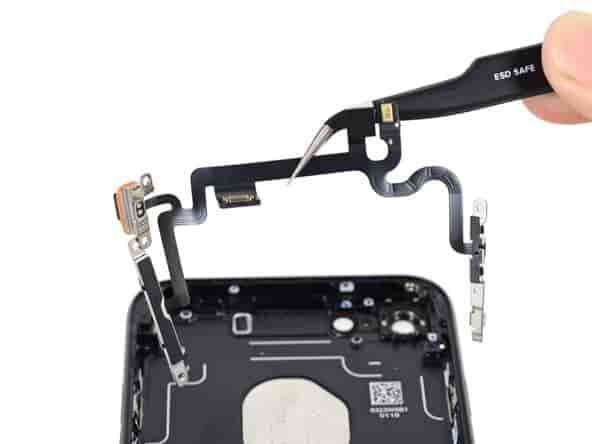

مرحله 16: آنتن

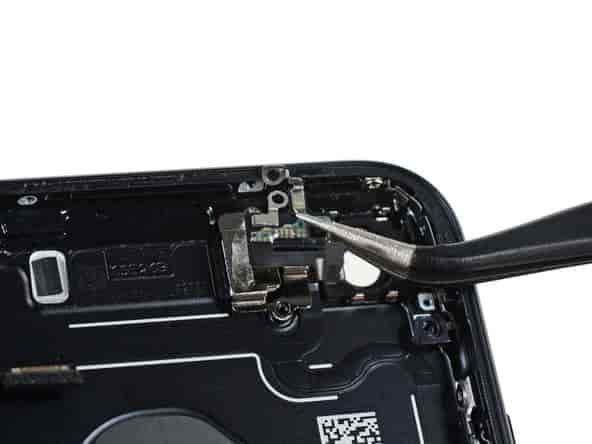

کابل منعطف آنتن را مانند شکل از لبه ی پایین شاسی جدا می کنیم و آن را با پنس برمی داریم. همان طور که می بینید این کابل بسیار ظریف است و چند دکمه نیز به آن وصل است.

آنتن آیفون 7 | کالبد شکافی آیفون 7 اپل

فلت آنتن آیفون 7

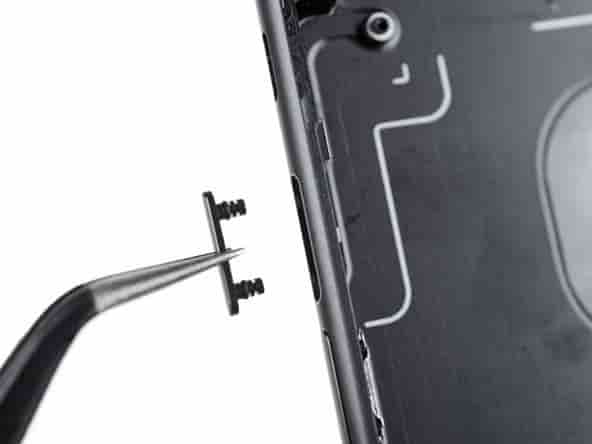

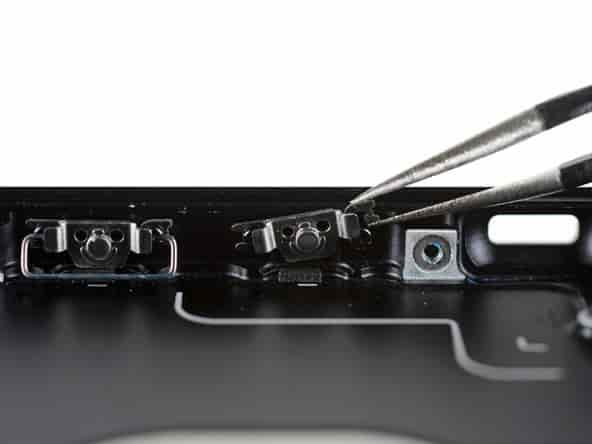

مرحله 17: دکمه ها

در این مرحله دکمه های صدا را از شاسی گوشی برمی داریم. دو واشر ریز با این دکمه ها همراه هستند که برای جلوگیری از ورود آب به گوشی طراحی شده اند. طراحی جدید این دکمه ها باعث می شود باز و بسته کردن آن سخت شود ولی چون دور آنها واشر قرار داده شده بنابراین معمولا نیازی به باز کردن نخواهند داشت.

کالبد شکافی آیفون 7 : دکمه ها

کالبد شکافی آیفون 7: دکمه ها

مرحله 18

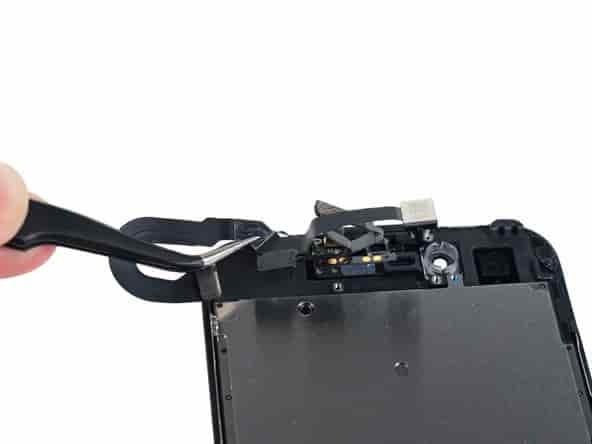

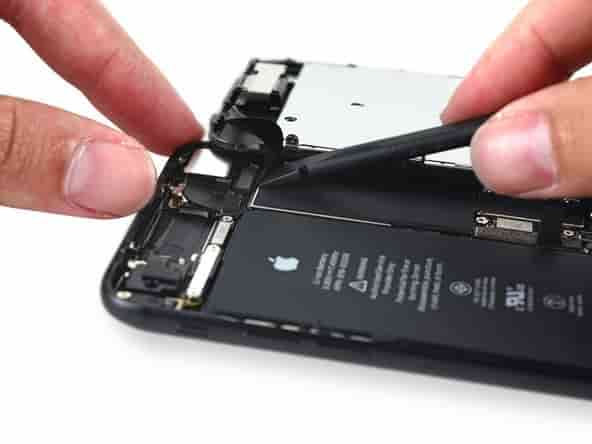

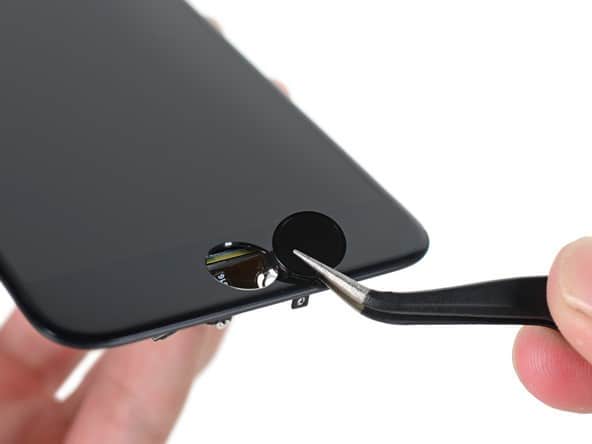

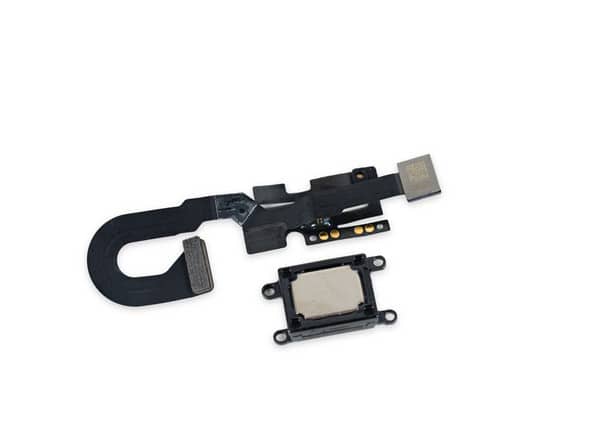

مجددا به تاچ و ال سی دی گوشی برمی گردیم. پس از جدا کردن چند کابل، اسپیکر و دوربین سلفی جدید 7 MP گوشی را آزاد کرده و از روی گوشی بر می داریم. دوربین جلو این گوشی به مراتب بهتر از دوربین 5 مگاپیکسل گوشی آیفون 6s است. اسپیکر این گوشی نیز کمی بهبود یافته است تا برای پخش صدای استریوی بهتر استفاده شود. در مرحله ی آخر نیز دکمه ی Home را از روی تاچ و ال سی دی باز می کنیم که طراحی جدیدی دارد.

فلت دوربین جلو ایفون 7 | کالبد شکافی آیفون 7

کالبد شکافی فلت دوربین جلو آیفون 7

کالبد شکافی آیفون 7: دکمه هوم

مرحله 19

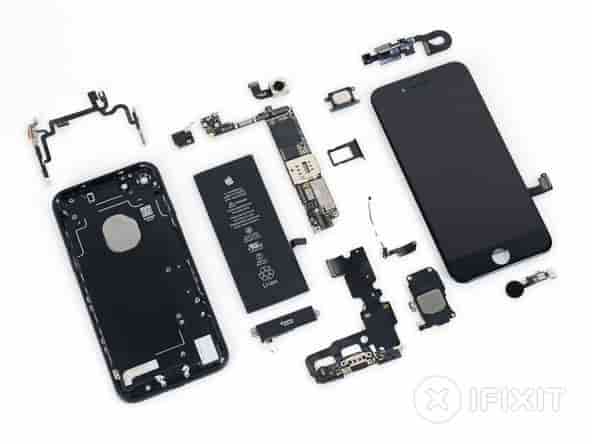

در شکل زیر تمامی قطعات گوشی آیفون 7 را در کنار هم مشاهده می کنید.

برای خرید قطعات آیفون 7 میتوانید روی لینک کلیک کرده و یا از بخش اپل استور ماکروتل محصولات آیفون 7 را مشاهده کنید.

کالبد شکافی آیفون 7 اپل Apple iPhone 7

در پایان باید اشاره کنیم که امتیاز کلی قابلیت تعمیر این گوشی 7 از ۱۰ است. (امتیاز ۱۰ بیانگر آسان ترین حالت تعمیر است).

نکات مثبت و منفی

• دسترسی به باتری هنوز راحت است ولی بیرون آوردن آن نیاز به پیچ گوشتی های مناسب و دانستن تکنیک بیرون آوردن نوارهای چسب از زیر باتری دارد. با این همه، بیرون آوردن باتری دشوار نیست.
• دکمه ی Home طراحی جدید و واحدی دارد که مشکلات مربوط به کابل آن در گوشی های قبلی آیفون را حذف می کند.

• بسیاری از قطعات این گوشی به نحوی طراحی شده اند که از ورود آب و گرد وخاک به داخل گوشی جلوگیری می کنند که باعث کاهش آسیب گوشی می شود و طبیعتا آن را کمتر باز و بسته می کنیم. البته این مدل طراحی باعث می شود تعمیر / تعویض قطعات گوشی سخت تر شود.
• تاچ و ال سی دی گوشی کماکان اولین قطعه ای است که از روی گوشی باز می شود که باعث سهولت تعمیر / تعویض آن می شود ولی پروسه ی باز کردن آن کمی دشوار شده است چون قابلیت ضد آب بودن آن افزایش یافته است.

• با اضافه شدن پیچ های سه سو باید از ابزارهای بیشتری استفاده کنیم که کار تعمیر گوشی را دشوارتر می کند.
