در این راهنما قصد داریم نحوه ی تعویض باتری تبلت گلکسی Tab S 10.5 را آموزش دهیم. اگر باتری تان شارژ نمی شود یا شارژ آن بیشتر از چند ساعت دوام نمی آورد، به احتمال زیاد باتری تان خراب شده و باید آن را تعویض کنید. در حین این مراحل دقت داشته باشید به کانکتورهای ظریف روی برد تبلت آسیب نرسانید.
- قاب بازکن پلاستیکی
- پیک قاب بازکن
- پنس
- پیچ گوشتی چهارسو
.
.

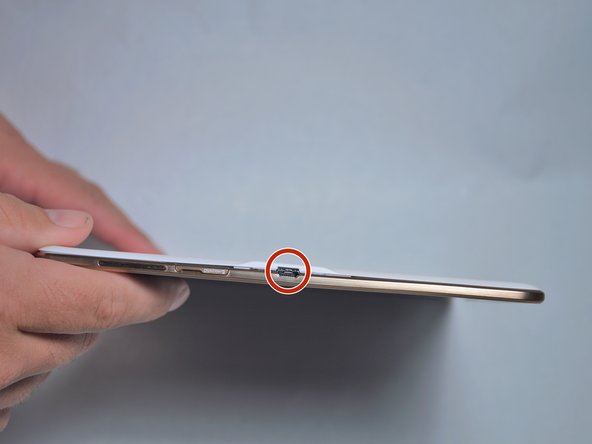

1 مرحله یک : ایجاد شکاف بین تبلت و درب پشت
- ابتدا تبلت را خاموش کنید چون ممکن است شوک الکتریکی به آن وارد شود.
- نوک قاب بازکن پلاستیکی را درون شکاف مموری کارت یا پورت شارژ تبلت قرار دهید.
- قاب بازکن را به طرف بالا فشار دهید تا شکافی بین تبلت و درب پشت ایجاد شود.

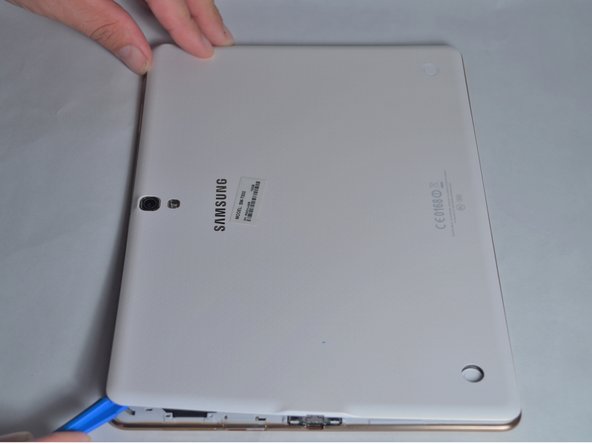

2 مرحله دو : باز کردن درب پشت
- نوک قاب باز کن یا پیک را دور تا دور درب پشت تبلت بکشید تا آزاد شود.
- اگر اولین بار است که درب پشت تبلت را باز می کنید احتمالا کمی برایتان سخت خواهد بود. دقت داشته باشید که درب پشت این تبلت توسط گیره هایی با فاصله‌ی 5 سانتی متر از هم درون شاسی دستگاه چفت شده است.

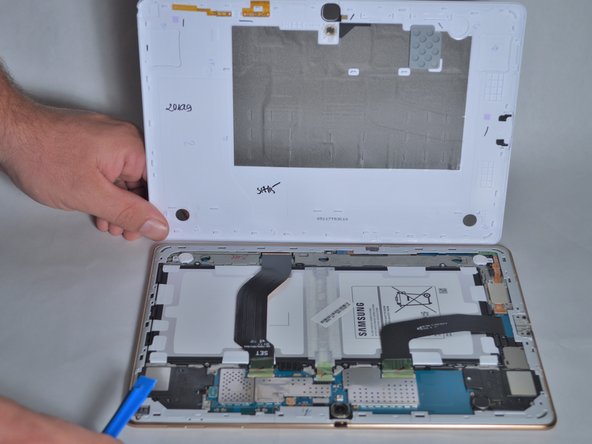

3 مرحله سه : برداشتن درب تبلت
- پس از باز کردن تمام گیره ها، درب پشت تبلت را بردارید.

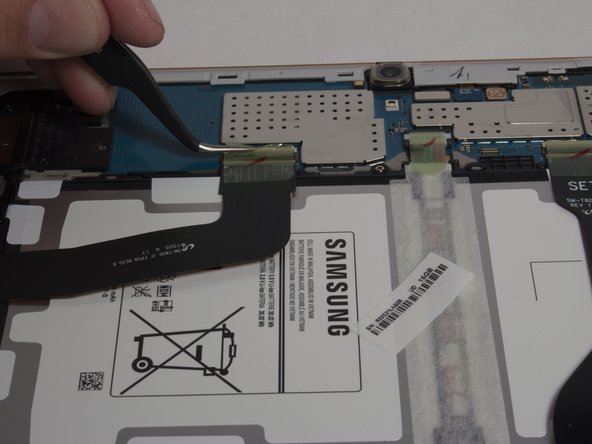

4 مرحله چهار : باز کردن کانکتور
- نوار سبز رنگ روی دو کابل روبانی مشکی رنگ کانکتورهای ZIF را با پنس بگیرید و بکنید. سپس نوک قاب باز کن پلاستیکی را به زیر این کانکتور کنید و آن را بلند کنید.

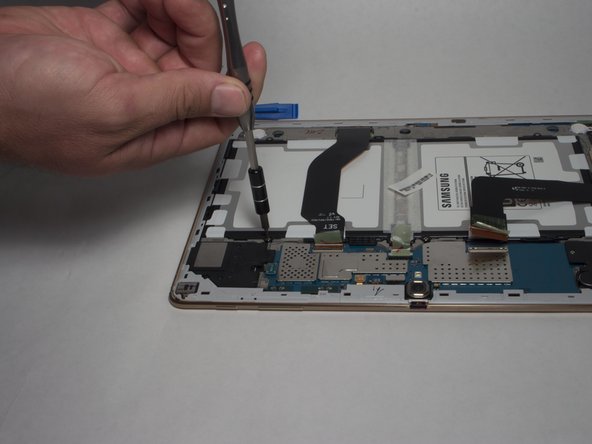

5 مرحله پنج : باز کردن پیچ اطراف باتری
- شش پیچ چهار سوی 2 میلی متر اطراف باتری را با پیچ گوشتی مناسب باز کنید.

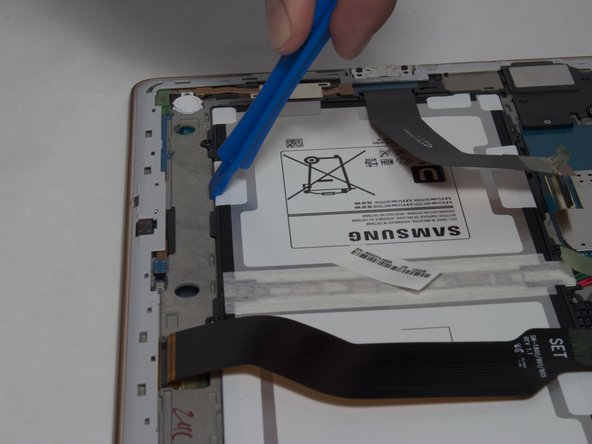

6 مرحله شش : جداکردن باتری
- قاب باز کن پلاستیکی را بین قاب تبلت و باتری قرار دهید (همانند شکل). سپس آن را به طرف پایین حرکت دهید تا باتری از دستگاه جدا شود.

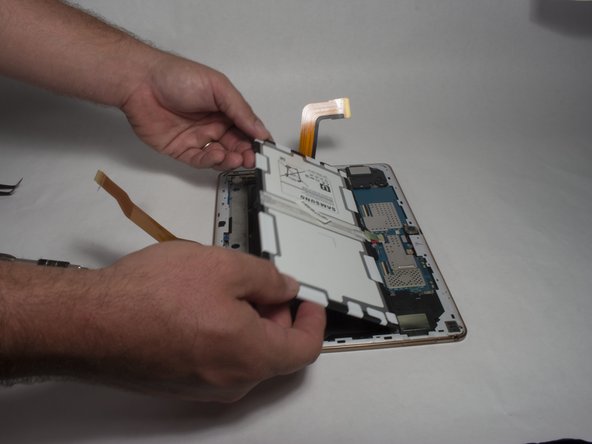

7 مرحله هفت : نصب باتری جدید
- کانکتور باتری را قطع کنید. سپس باتری را با دست بگیرید و از روی تبلت بردارید. نهایتا باتری جدید را روی تبلت نصب کنید.
- به هیچ وجه از ابزارهای تیز و فلزی استفاده نکنید چون ممکن است باتری را سوراخ کند و مواد شیمیایی خطرناک داخل آن نشت کند.
بعد از نصب باتری، تمام مراحل را به‌صورت برعکس انجام داده و تبلت را سرهم ببندید.
.
.
.
.
.
.
.
.
